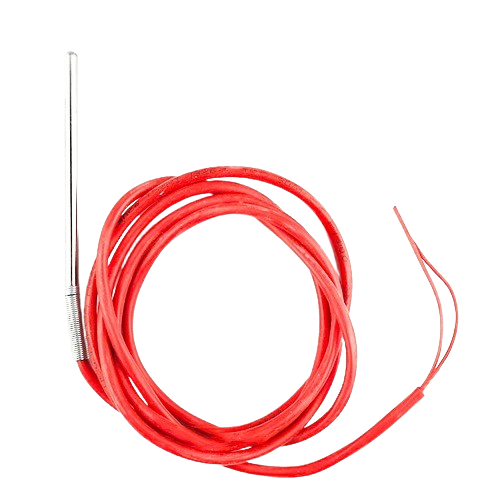

سنسور PT100
سنسور PT100 یک نوع سنسور مقاومتی دما است که برای اندازهگیری دما در محدوده دمایی وسیع مورد استفاده قرار میگیرد. در ادامه، اطلاعاتی اساسی در مورد PT100 آمده است:
- اصل عملکرد: سنسور PT100 بر اساس تغییر مقاومت الکتریکی به ازای تغییر دما عمل میکند. معمولاً در پیچیدهترین نوع PT100 از پلاتینیوم (Pt) به عنوان ماده مقاومتی استفاده میکند. مقاومت الکتریکی این سنسور با افزایش دما افزایش مییابد.
- رنج دمایی: سنسور PT100 میتواند در محدوده دمایی وسیعی کار کند و معمولاً در بازه دماهای معینی (مثل -200 تا 850 درجه سانتیگراد) عملکرد دارد. ولی نسخههای خاصی با رنجهای دمایی مختلف نیز موجود هستند.
- دقت: PT100 به عنوان یکی از سنسورهای دما با دقت بالا شناخته میشود. دقت آن معمولاً به دستگاه خواننده متصل به سنسور و نوع PT100 معین شده و معمولاً در مقداری از 0.1 تا 0.3 درجه سانتیگراد است.
- اتصالات: PT100 معمولاً دارای دو رشته سیم است که میتواند به وسایل اندازهگیری مختلف مانند دیتالاگرها یا کنترلگرها وصل شود.
- کالیبراسیون: این سنسور نیاز به کالیبراسیون دورهای دارد تا دقت اندازهگیری حفظ شود. این به معنای تنظیم دوباره دستگاههای اندازهگیری به منظور حساسیت به تغییرات دما میباشد.
- کاربردها: PT100 در انواع صنایع و برنامههای مختلف مورد استفاده قرار میگیرد، از جمله صنایع شیمیایی، پتروشیمی، خودروسازی، پزشکی، غذا و نوشیدنی، و صنایع فرآوری مواد غذاییی
سنسور PT۱۰۰ یا بهتر است بگویم RTD PT100 برای سنجش دمای محیط استفاده میشود. که میتوان از آن در حفاظت الکتروموتور ها نیز استفاده کرد. به این صورت که هسته PT۱۰۰ را در یک غلاف فلزی قرار داده و روی سیم های آن ها وارنیش مخصوص می کشیم و با قرار دادن این سنسور در داخل سیم پیچی ها می توانیم به صورت ریل تایم و آنلاین دمای سیم پیچ ها را مشاهده کنیم.
حال می توانیم این اطلاعات را به سیستم های کنترلی و حفاظتی خودمان متصل کنیم. تا در صورتی که دمای سیم پیچ ها از حدی که ما تعیین میکنیم بالاتر برود سیستم های حفاظتی و کنترلی ما در مدار کنترل وارد عمل شده و برق ورودی موتور را قطع کنند. در اینصورت از آسیب های احتمالی جلوگیری شود.
بنابراین خود سنسور ptc عمل قطع و وصل را انجام نمی دهد. بلکه فقط اطلاعات دمای محیط را در اختیار ما می گذارد تا ما بتوانیم بر اساس این اطلاعات سیستم حفاظتی و کنترلی خود را وارد عمل کنیم.
عملکرد سنسور RTD PT100
در واقع RTD (Resistance Temperature Detector) در فارسی به معنای آشکارساز دمای مقاومتی می باشد. نمودار تغییر دمای این سنسور به صورت خطی می باشد.یعنی به ازای هر یک درجه بالا رفتن دما میزان مشخصی ازمقاومت این سنسور نیز بالا می رود. نمودار خطی تغییرات دمای RTD را در پایین می بینید.
قیمت سنسور PT100
سنسور PT100 که مورد استفاده در صنعت الکتروموتور می باشد در مدل های مختلف ساخته می شود. قیمت نمونه های موجود آن در فروشگاه موتور درایو به صورت زیر می باشد.
در صورت وجود هر گونه سوال حتما با ما تماس بگیرید. ما اینجاییم تا مشکلات صنعت را حل کنیم. و از این که بتوانیم به شما کمک کنیم خوشحال خواهیم شد.
محدوده اندازهگیری RTD PT100
به طور کلی، محدوده دمایی RTD PT100 بین 200-درجه سانتیگراد تا 850 درجه سانتیگراد است. با این حال، برخی نوع از RTD PT100 میتوانند در محدوده دمایی وسیعتری کار کنند، به عنوان مثال برخی از RTD PT100 میتوانند تا دمای صفر مطلق (270-درجه سانتیگراد) نیز کار کنند. در هر صورت، برای دقت و صحت بیشتر در اندازهگیری دما، محدوده عملکرد RTD PT100 باید با محدوده دمای مورد نیاز برای کاربرد مشخص شود و محدوده دمایی خارج از این محدوده باید اجتناب شود.
