ترموسوئیچ

سیستم حفاظت در برابر حرارت بیش از حد موتورهای الکتریکی عموما شامل یک سیستم کنترل و یک ترموسوئیچ یا همان ترموگارد است. از نظر روش های کنترل، کنترل مستقیم با استفاده از ترموسوئیچ یک روش کنترل نسبتاً ساده و راحت است. و کلیدهای حرارتی با حجم کوچک نیز نسبتاً ارزان قیمت هستند. انواع مختلفی از سوئیچ های حرارتی برای موتورها وجود دارد. انتخاب نوع درست آن نیز یک گام خیلی مهم است.

در فروشگاه موتور درایو انواع ترموسوئیچ از جمله ترموسوئیچ قابلمه ای و ترموسوئیچ سیم دار عرضه شده است که میتوانید هر کدام را بر اساس نوع الکتروموتور خود خریداری کنید.

فیلتر بر اساس شکل ترموسوئیچ
فیلتر بر اساس وضعیت سوئیچ
فیلتر بر اساس دمای عملکرد (˚C)

نمایش 1–20 از 43 نتیجه

تماس با موتور درایو
دریافت مشاوره رایگان
صدها شرکت و موسسه صنعتی با استفاده از این امکان مشکل خود را حل کرده اند
تماس با موتور درایو

 ترموسوئیچ چیست؟ همانطور که از اسمش پیداست باید یک سوئیچ باشد که با تغییر دما وضعیت آن تغییر می کند. یعنی با تغییرات دما باز یا بسته می شود. دو مدل سوئیچ داریم : یا نرمال بسته (NC) هستند یا نرمال باز(NO)، در ادامه 2 مثال کاربردی از ترموسوئیچ ها آورده شده است.

مثال 1: یک ترموسوئیچ نرمال بسته 120 درجه سانتی گراد داریم. نحوه عملکرد آن چگونه است؟

پاسخ: این ترموسوئیچ در حالت عادی بسته است یعنی جریان الکتریکی از آن عبور می کند و مدار برقرار است. وقتی دمای آن به 120 درجه سانتی گراد برسد وضعیت سوئیچ عوض می شود. یعنی سوئیچ باز می شود و دیگر جریان از آن عبود نمی کند. به محض اینکه دما پایین بیاید و از 120 درجه کمتر شود دوباره سوئیچ بسته می شود و جریان در مدار برقرار می شود.

مثال 2: یک ترموسوئیچ قابلمه ای 60 درجه سانتی گراد نرمال باز داریم. نحوه عملکرد آن را با یک مثال توضیح دهید.

پاسخ:این ترموسوئیچ در حالت عادی نرمال باز می باشد یعنی هیچ جریانی را از خود عبور نمی دهد و مدار باز می باشد. به محض اینکه دمای این ترموسوئیچ به ۶۰ درجه سانتیگراد برسد ترموسوئیچ بسته میشود و وضعیت سوئیچ تغییر می کند. به این معنی که سوئیچ بسته می شود و جریان در آن برقرار می شود.

حال اگر دمای سوئیچ پایین بیاید و به زیر ۶۰ درجه برسد دوباره ترموسوئیچ به وضعیت نرمال خود برمی گردد و در حالت نرمال اوپن قرار می گیرد که هیچ جریانی را از خود عبور نمی دهد.

برای مثال این ترموسوئیچ در سیستم های سرمایشی و گرمایشی کاربرد دارد مثلاً در برای راه انداختن فن موتور آسانسور و یا فن خنک کننده یخچال ها می توان از این ترموسوئیچ استفاده کرد. وقتی دمای هوا و دستگاه بالا برود فن آن را راه می اندازد و وقتی دما پایین تر برود و آن را قطع میکند.

در نتیجه با داشتن ترموسوئیچ ما یک سوئیچ خودکار داریم که می تواند به عنوان یک وسیله حفاظتی برای ما کار کند و مانع از آسیب به دستگاه ها و ادوات بشود.

انواع ترموسوئیچ

ترموسوئیچ ها از لحاظ عملکردی کاملا مطابق با چیزی هستند که در بالا توضیح دادیم. از لحظ شکل و ظاهر در انواع مختلفی تولید می شوند. هر کدام از این شکل های ترموسوئیچ در اپلیکیشن خاص خودشان مورد است.

انواع مختلف ترموگارد یا ترموسوئیچ موتورها را بصورت زیر می توان دسته بندی کرد.

  1. بر اساس اصول عملکرد: نوع حرارتی (فقط بر اساس دمایی که حس می کند عمل می کند)، نوع جریانی حرارتی (عملکرد حفاظتی را بر مبنای سنجش دما و جریان انجام می دهد)
  2. با توجه به نحوه عمل: عملکرد سریع، عملکرد کند.
  3. بر اساس وضعیت کنتاکتها: نرمال بسته NC و نرمال باز  NO
  4. بر اساس ساختمان کنتاکتها: single-ended, double-ended
  5. بر اساس روش گرمایش نوار بی متال: نوع گرمایش خودکار، نوع گرمایش مجدد و نوع گرمایش غیر مستقیم
  6. بر اساس شکل نوار بی متال: شکل دایروی و شکل نواری
  7. بر اساس تنظیم درجه حرارت به دو نوع تقسیم می شوند: درجه حرارت قابل تنظیم و درجه حرارت ثابت
  8. بر اساس نوع آب بندی: نوع باز و نوع آب بندی شده
  9. بر اساس ولتاژ روی بدنه: بدنه برق دارد یا عایق است.

موارد فوق طبقه بندی کلی سوئیچ های حرارتی است. انواع مختلف سوئیچ های حرارتی کاربردهای متفاوتی دارند. کنترل دما و تنظیم دمای دستگاه های گرمایش برقی، کنترل و حفاظت موتور در مقابل گرم شدن بیش از اندازه، حفاظت حرارتی سیم پیچ های الکتروموتور در برابر اضافه بار طولانی مدت و قفل شدن روتور آن، از کاربردهای این سوئیچ ها هستند، فروشگاه موتور درایو دو نوع پر کاربرد آن را ارئه می کند:

  • ترموسوئیچ سیم دار
  • ترموسوئیچ قابلمه ای
  • ترموسوئیچ پیچ دار
  • ترموسویئچ ریست دار
ترموسوئیچ سیم دار

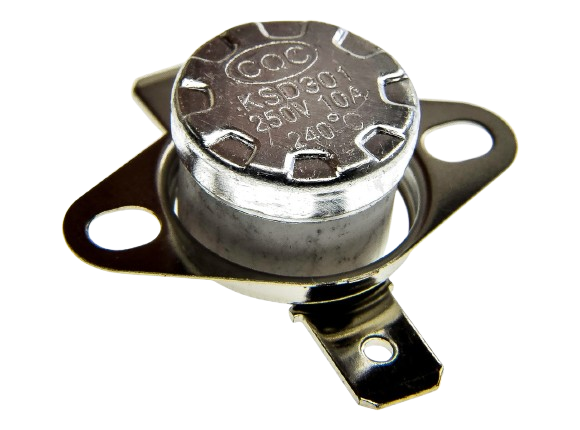

ترموسوئیچ قابلمه ای
ترموسوئیچ پیچ دار
ترموسوئیچ ریست دار

ترموسوئیچ کتابی سیم دار

ترموسوئیچ کتابی سیم دار برای مواردی که لازم است دما در یک نقطه متمرکز مورد بررسی قرار گیرد، مناسب است، محل قرار گیری ترموسوئیچ های سیم دار بسته است و کاربرد آنها در سیم پیچی الکتروموتور ها است.
از ترموسوئیچ سیم دار در لوازم خانگی مانند هود، فن و پمپ های خانگی استفاده میشود.
همچنین استفاده از ترموسوئیچ کتابی سیم دار در آسانسور ها هم متداول است.

لیست قیمت ترموسوئیچ سیم دار

درجه حرارت (C°)ولتاژ نامی (V)جریان نامی (A)وضعیت سوئیچقیمت
602505NCتماس بگیرید
652505NCتماس بگیرید
702505NCتماس بگیرید
752505NCتماس بگیرید
802505NCتماس بگیرید
852505NCتماس بگیرید
902505NCتماس بگیرید
952505NCتماس بگیرید
1002505NCتماس بگیرید
1102505NCتماس بگیرید
1202505NCتماس بگیرید
1302505NCتماس بگیرید
1402505NCتماس بگیرید
1502505NCتماس بگیرید
1602505NCتماس بگیرید

ترموسوئیچ قابلمه ای

ترموسوئیچ های قابلمه ای بر خلاف مدل های سیمی برای مواردی که محدودیت فضا وجود ندارد، مورد استفاده قرار میگیرد.
استفاده از ترموسوئیچ های قابلمه ای در بدنه لوازم و همچنین بدنه موتور گیربکس آسنانسور ها متداول است .
نصب ترموسوئیچ های قابلمه ای به این صورت است که با کمک پیچ به بدنه لوازم متصل میشوند.

لیست قیمت ترموسوئیچ قابلمه ای

درجه حرارت (C°)ولتاژ نامی (V)جریان نامی (A)وضعیت سوئیچقیمت
6025010NCتماس بگیرید
6525010NCتماس بگیرید
7025010NCتماس بگیرید
7525010NCتماس بگیرید
8025010NCتماس بگیرید
8525010NCتماس بگیرید
9025010NCتماس بگیرید
9525010NCتماس بگیرید
10025010NCتماس بگیرید
10525010NCتماس بگیرید
11025010NCتماس بگیرید
12025010NCتماس بگیرید
12525010NCتماس بگیرید
13025010NCتماس بگیرید
13525010NCتماس بگیرید
14025010NCتماس بگیرید
14525010NCتماس بگیرید
15025010NC تماس بگیرید
16025010NC تماس بگیرید
17025010NCتماس بگیرید
18025010NCتماس بگیرید
19025010NCتماس بگیرید
20025010NCتماس بگیرید
22025010NCتماس بگیرید
24025010NCتماس بگیرید
25025010NCتماس بگیرید
26025010NCتماس بگیرید

ترموسوئیچ پیچ دار

ترموسوئیچ پیچ دار ساختاری مشابه ترموسوئیچ های قابلمه ای دارد و تنها تفاوت آنها در طریقه نصب شان است.
این مدل ترموسوئیچ ها همانطور که از اسمشان پیداست دارای پیچ سرخود هستند و  برای نصب به راحتی بدنه را سوراخ و رزوه میکنند که این کار نصب آنها را ساده تر کرده  است .
از ترموسوئیچ های پیچ دار علاوه بر بدنه آسانسور در بسیاری از لوازم خانگی مانند قهوه جوش، تستر، اتوبخار و ….. استفاده میکنند.

ترموسوئیچ ریست دار

ترموسوئیچ ریست دار در مدل های قابلمه ای و پیچ دار تولید میشود و تفاوت آن با سایر ترموسویچ ها در عملکرد شان است، بر روی  این مدل ترموسوئیچ ها یک دکمه ریست قرار دارد که برای راه اندازی مجدد مدار لازم است این دکمه فشرده شود، در واقع ترموسوئیچ های ریست دارد بعد از پایین آمدن دما به صورت خودکار به حالت اولیه باز نمیگردند و لازم است یک اپراتور این کار را انجام دهد.


کاربرد ترموسوئیچ

ترموسوئیچ‌ها در حفاظت تجهیزات از آسیب ناشی از افزایش دما یا رسیدن به دماهای خطرناک نقش مهمی ایفا می‌کنند. این ترموسوئیچ‌ها به عنوان سیستم‌های ایمنی حرارتی در بسیاری از صنایع مورد استفاده قرار می‌گیرند. نقش ترموسوئیچ در حفاظت تجهیزات به شرح زیر است:

  1. جلوگیری از افزایش حرارت: ترموسوئیچ‌ها به تعیین حداکثر دمای مجاز برای تجهیزات کمک می‌کنند. در صورتی که دما از این حد بیشتر شود، ترموسوئیچ به سیستم کنترلی یا خاموش کننده مرتبط هستند تا از افزایش حرارت جلوگیری شود و تجهیزات محافظت شود.
  2. جلوگیری از آسیب به تجهیزات: افزایش ناگهانی دما می‌تواند به تجهیزات آسیب برساند یا باعث خرابی آنها شود. ترموسوئیچ‌ها از این آسیب‌ها جلوگیری می‌کنند، زیرا در صورت افزایش دما به حد مجاز بیشتر، عملکرد تجهیزات را متوقف می‌کنند یا اعلام خطر می‌کنند.
  3. حفاظت در مقابل خطرات حرارتی: در برخی از صنایع مانند صنعت برق و نیروگاه‌ها، تجهیزات یا سیستم‌های بسیار حرارتی و بالا دارای خطرات بالقوه هستند. ترموسوئیچ‌ها می‌توانند در اینجا نقش ایفا کنند و به سیستم‌ها کمک کنند تا در مقابل خطرات حرارتی محافظت شوند.
  4. حفاظت در مقابل آتش‌سوزی: در بسیاری از برنامه‌های صنعتی، افزایش ناگهانی دما می‌تواند منجر به آتش‌سوزی شود. ترموسوئیچ‌ها می‌توانند به طور معمول برای کنترل دما و تنظیم خاموشی خودکار در موارد خطرناک مورد استفاده قرار گیرند تا از وقوع حوادث آتش‌سوزی جلوگیری کنند.

انتخاب ترموگارد یا ترموسوئیچ

سوئیچ حرارتی موتور باید با توجه به نوع محصول و نوع استفاده آن انتخاب شود. انتخاب درست اقلام حفاظتی و منطبق بودن آنها می تواند نقش بسیار حیاتی در حفاظت الکتروموتور داشته باشد. اگر دمای ترموسوئیچ خیلی کم انتخاب شود،  هنگامی که موتور در حال استفاده معمولی است به منظور حفاظت حرارتی ترموسوئیچ بصورت مکرر موتور را قطع می کند. و اگر دمای ترموسوئیچ خیلی بالا انتخاب شود باعث خواهد شد سیم پیچ های موتور در دمای خیلی بالایی کار کنند. پس از عبور از دمای مجاز موتور حفاظت عمل می کند و باعث خواهد شد طول عمر سیم پیچی کاهش یافته و موتور بسوزد.

چگونه می توان ترموسوئیچ مناسب را بدرستی انتخاب کرد؟

از طریق انجام آزمون و تلفیق شرایط کاری موتور و محیطی که موتور در آن قرار گرفته است برای حفاظت در برابر دمای بیش از حد، می توان بدرستی ترموگارد را انتخاب کرد. اگر ترموسوئیچ کاربردهای خاص دیگری دارد، آن تستها را هم می توان در نظر گرفت مانند: تست اتصال کوتاه شدید، شوک حرارتی، مقاومت در برابر خوردگی و سایز آزمایشات، ، تا بهترین نقطه حفاظت در برابر گرمای بیش از حد الکتروموتور انتخاب شود. انتخاب صحیح دمای سوئیچ برای حفاظت حرارتی باعث می شود. تا سوئیچ حرارتی موتور در بهترین حالت کار کرده و عملکرد مناسب خود را انجام دهد.

خرید ترموسوئیچ

با همه این توضیحات اگر باز هم نیاز به مشاوره و راهنمایی برای انتخاب  و خرید ترموسوئیچ یا ترموگارد مناسب برای حفاظت از الکتروموتور خود داشتید می توانید با گروه موتور درایو تماس بگیرید. ما آماده ارائه خدمات مشاوره به همکاران خود هستیم از این لحاظ هیچ مشکلی وجود ندارد و شما به راحتی می توانید با ما تماس بگیرید ما خوشحال میشویم که بتوانیم مشکلی از روی دوش صنعتگران و مردم میهنمان برداشت برداریم.
